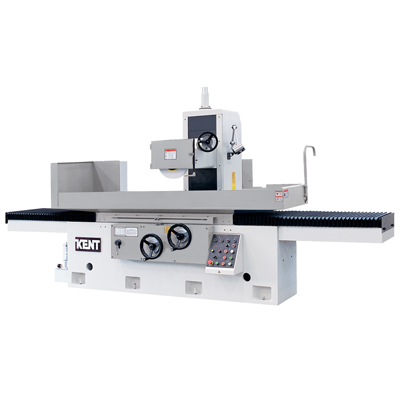

建德磨床KGS-510AHD
發布時間：2018-01-27瀏覽次數：2420
建德精密平面磨床特性解析:
（1）單一步進馬達控制垂直升降，上下軸速度可調。多種砂輪回升定寸選擇功能。多種單步進幾量選擇功能。
（2）自動平面磨床具有工作臺自動停止位置選擇功能。深槽切割延遲進刀功能。
（3）磨床前后及上下驅動使用滾珠螺桿配合伺服馬達驅動，精確定位及緩進研磨。
（4）自動磨床二軸自動可附上下快速升降機構。三軸全自動升降采用步進馬達做定寸功能 。
建德磨床KGS-510/512/615/620/715技術參數：
| 規格 | 單位 | KGS-510AH/AHD | KGS-512AH/AHD | KGS-615AH/AHD | KGS-620AH/AHD | KGS-715AH/AHD | ||
| 能力 | 工作臺工作面積 | mm | 1000×500 | 1200×500 | 1500×600 | 2000×600 | 1500×700 | |
| 左右最大移動量 | mm | 1140 | 1300 | 1600 | 2230 | 1600 | ||
| 前后最大移動量 | mm | 540 | 540 | 660 | 660 | 760 | ||
| 工作臺面至主軸中心最大距離 | mm | 570(770 OP) | 600 | 600(900 OP) | 600(900 OP) | 600(900 OP) | ||
| 工作臺最大承受重量 | kgs | 700 | 700 | 800 | 1500 | 1500 | ||
| 工作臺 | 工作臺T型槽 | mm×N | 16×3 | 16×3 | 16×3 | 16×3 | 16×3 | |
| 工作臺速度 | m/min | 5-25 | 5-25 | 5-25 | 7-25 | 7-25 | ||
| 前后手動進刀（1格/1圈） | mm | 0.02/5 | 0.02/5 | 0.02/5 | 0.02/5 | 0.02/5 | ||
| 前后自動進給 | mm | 0.5-12 | 0.5-12 | 0.5-12 | 0.5-12 | 0.5-12 | ||
| 前后快速移動(50HZ/60HZ) | mm/min | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 | ||
| 砂輪 | 砂輪尺寸 | mm | φ355×20~40×127 | φ355×20~50×127 | ||||
| 主軸轉速（50HZ/60HZ） | R.P.M | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1740 | ||
| 上下結構 | 上下手輪進刀(1格/1回轉) | mm | 0.002/0.5 | 0.002/0.5 | 0.002/0.5 | 0.002/0.5 | 0.002/0.5 | |
| 自動進給量 | mm | 0.005-0.04 | 0.005-0.04 | 0.005-0.04 | 0.005-0.04 | 0.005-0.04 | ||
| 上下快速移動量 | mm/min | 230 | 230 | 230 | 230 | 230 | ||
| 馬達 | 主軸馬達 | HXP | 7.5×4 | 7.5×4 | 10×4 | 10×4 | 10×4 | |
| 上下驅動馬達 | HXP | 1/2×4 | 1/2×4 | 1/2×4 | 1/2×4 | 1/2×4 | ||
| 油壓馬達 | HXP | 3×6 | 3×6 | 7.5×6 | 7.5×6 | 7.5×6 | ||
| 吸塵馬達 | HXP | / | / | / | / | / | ||
| 沖水馬達 | HXP | 1/8×2 | 1/8×2 | 1/8×2 | 1/8×2 | 1/8×2 | ||
| 前后驅動馬達 | HXP | 1/4×6 | 1/4×6 | 1/4×6 | 1/4×6 | 1/4×6 | ||
| 尺寸 | 機器高度 | mm | 2400 | 2450 | 2400 | 2400 | 2470 | |
| 占地面積 | mm | 4445×2200 | 4700×2300 | 5000×2600 | 6200×2700 | 5810×2800 | ||
| 凈重 | kgs | 5000 | 5100 | 6250 | 8500 | 7000 | ||
| 毛重 | kgs | 6000 | 6100 | 7250 | 9700 | 8000 | ||
銷售聯系人：王經理/13773199619
